Zonder hardware gebeurt er niets op uw baan. Maar zonder software zal er ook niets automatisch gebeuren.
En het is absoluut niet nodig om hier tegen op te zien. Software klinkt voor sommigen eng, maar daar is geen reden voor.
OpenDCC-BiDiB heeft gebruikersvriendelijke software met de naam Wizard tool.
Eigenlijk net zoals bij iTrain. Er is aandacht geweest bij het ontwikkelen voor de gebruikers.

Ik laat zien wat u moet doen (en soms kan doen) met de Wizard tool software van OpenDCC-BiDiB.
U zult gaan zien dat veel verschillende zaken op vrijwel dezelfde wijze wordt uitgevoerd. Dus eenmaal een trucje geleerd valt dat trucje eindeloos te herhalen.

WIZARD TOOL – ALGEMEEN

Een bekend Nederlands spreekwoord luidt:
Alle goede dingen bestaan in drieën

Dat geldt ook voor de software van OpenDCC-BiDiB, Wizard tools.
Er zijn steeds drie tabbladen waar u alles mee regelt.
Voor wissels, voor servo’s voor verlichting. Het zijn steeds weer die drie tabbladen.
Dus heel simpel uitgelegd:

  • Tabblad 1 – Hardware poorten
    • Hier wordt de koppeling gelegd tussen hetgeen u aansluit en de poort op de kaart.
      • Bv Wissel Opstelspoor zit op de OneControl 01 op Poort 00. De teller begint altijd bij 0.
  • Tabblad 2 – Macro’s
    • Hier maakt u per wisselstand een macro.
      • BV Macro_00 Wissel Opstelspoor Rechtdoor
      • BV Macro_01 Wissel Opstelspoor Afbuigend
  • Tabblad 3 – Accessoires
    • Hier maakt u de koppeling van de macro naar iTrain
      • Dus AIt00 Wissel Opstelspoor
        • Aspect 0 Rechtdoor
        • Aspect 1 Afbuigend

Een stap dieper:
Op een kaart zijn meerdere type hardware poorten te onderscheiden. Er zijn poorten voor:

  • LED’s – Hoeveel % dimmen en gloeien en hoe snel moet dat
  • Schakelen – Aan-Uit voor bv wissels of lampen
  • Servo’s – Uitslag van de servo arm bepalen en de snelheid

En elk van dat soort poorten heeft zijn eigen eigenschappen. En heeft daarmee ook zijn eigen tabblad gekregen binnen de Wizard tools software. Ik laat van elk van deze tabbladen de specifieke verschillen zien.
Lastig?    Neen. De verschillende tabbladen zijn in basis vrijwel hetzelfde.

WIZARD TOOL – STARTSCHERM

Hoe begint het hele proces?

  • U start de software en ziet een vrijwel leeg scherm
  • Vervolgens sluit u met de USB kabel de centrale aan
  • Er verschijnt onderop uw scherm een pop-up

  • Links in die pop-up staat een stekker getekend
  • Als u daarop klikt verbindt de hardware automatisch aan de software
  • Dit hoeft u alleen te doen als u iets wilt configureren, als u alleen met iTrain gaat rijden hoeft u dit niet te doen

Op dat moment verschijnt onderstaand plaatje. Links staan de aangesloten hardware kaarten:

  • Eerst de Centrale met Booster inclusief Bezetmelders
  • Daaronder de LightControl
  • Daar weer onder de OneControl
  • Door middel van dubbelklikken op een regel laat de kaart zich configureren

Beeldscherm Startscherm Wizard tool



WIZARD TOOL – Tabblad HARDWARE

In het algemeen gesproken geeft u op een hardware tabblad aan welk apparaat u op welke poort hebt aangesloten.
Ik gebruik vrij gespecificeerde namen omdat dat op een later tijdstip handig is. En u hoeft ze maar een keer te typen.

Er zijn meerdere type hardware tabbladen. Door die verschillende poorten apart onder te brengen in eigen tabbladen ontstaat er vanzelf al overzicht. Ik noem een aantal tabbladen:

  • Feedback ports – Bezetmelders via de Centrale te benaderen
  • Switch ports – Schakelaars Aan/Uit op LightControl en OneControl
  • Light ports – Te dimmen LED uitgangen
  • Servo ports – Aansturen van servo’s

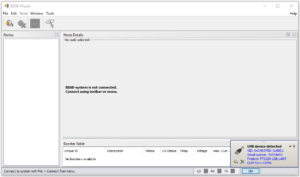

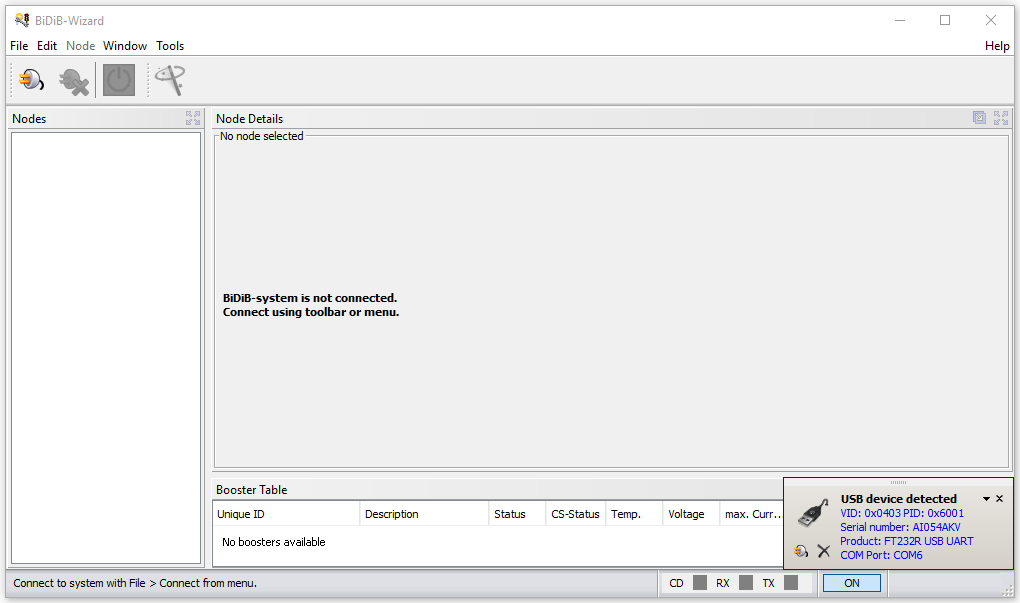

Beeldscherm Startpagina OpenDCC-BiDiB Wizard tool en Pop-Up

Hoe nu verder?
Klik op de Stekker Links onderop de Pop-Up of op de Stekker links boven in de menubalk.
Er wordt nu een verbinding gemaakt tussen de Hardware en de Software.
Links staat de aangesloten hardware.

  • GBMBooster – Centrale
  • LightControl – kaart met de foute naam
  • OneControl – schakelkaart

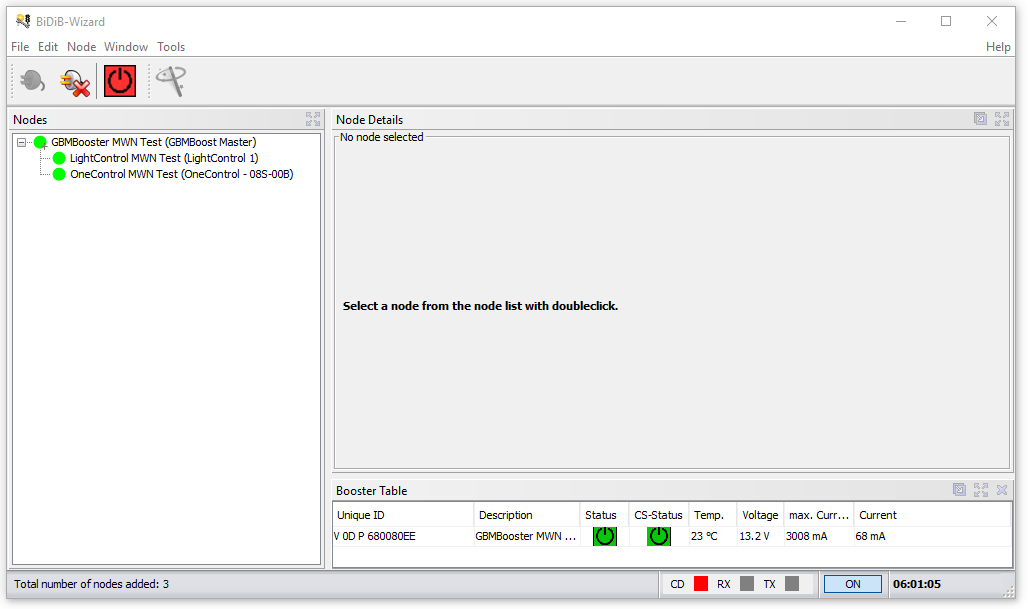

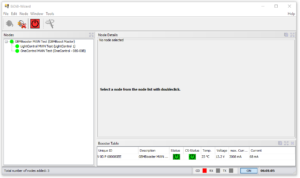

Beeldscherm Startpagina OpenDCC-BiDiB Wizard tool


 Door dubbel te klikken op een van deze drie regels opent zich de kaart.
Daarna kunt u ook klikken op een van de tabbladen van de kaart.
De Centrale is de enige module met een afwijkende tabblad structuur. Maar na het geven van namen aan de bezetmelders en wat basis instellingen komt u hier niet meer.
Hier ziet u:

  • Info
  • Booster / CommandStation
  • Feedback ports Bezetmelders
  • Cv Definitions

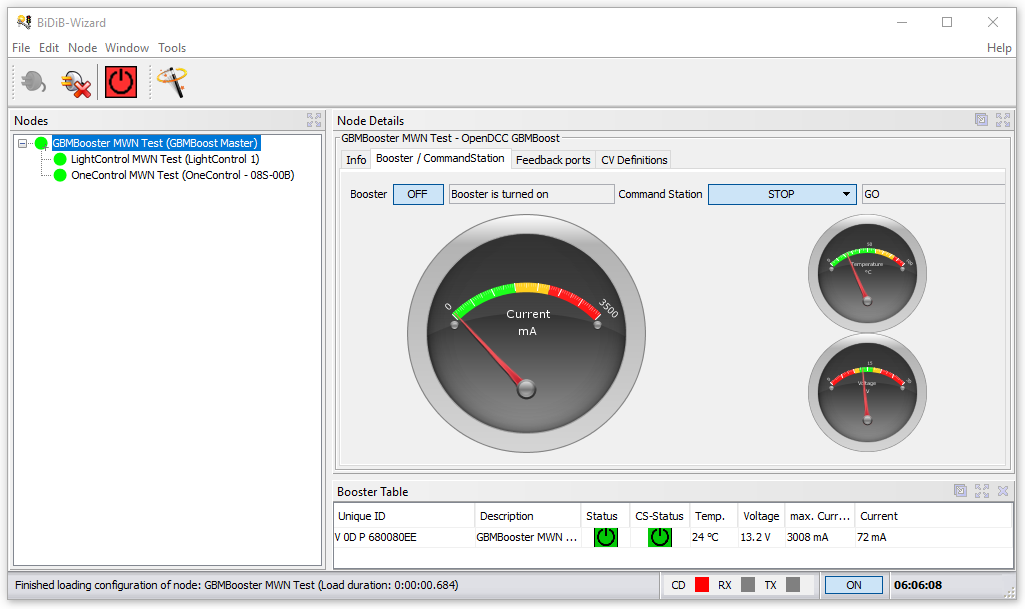

Beeldscherm Startscherm met Tabblad Booster / CommandStation

Alle andere kaarten delen hun tabblad structuur. Ik laat dat straks zien.
Van Links naar Rechts komt u tegen:

  • Info
  • Macros Aansturing van een of meer poorten
  • Accessories Communicatie naar iTrain, verwijst naar Macros
  • Input ports Ingangen
  • Light ports LED dimmen of Uit Aan
  • Switch ports Schakelen Aan Uit
  • Servo ports Bewegen
  • CV Definitions

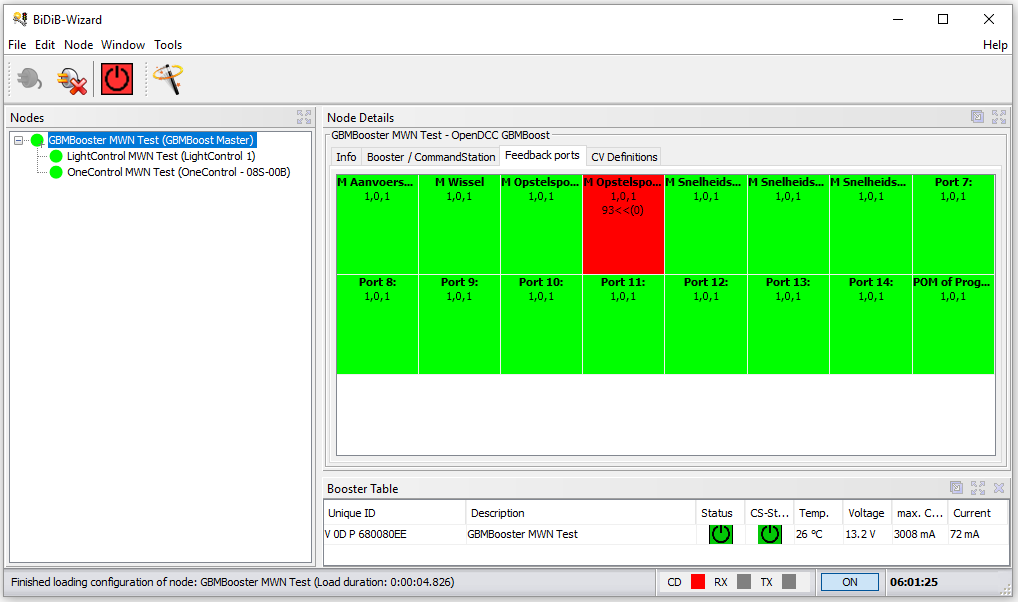

Hardware GBMBooster Tabblad Feedbackports – Bezetmelder voorbeeld

Door middel van dubbelklikken op een van de groene velden beneden kunt u tekst invoeren. Hier is niet veel tekstruimte. Dus u hoeft hier alleen maar de korte naam van de melder in te voeren die ook in iTrain wordt gebruikt.

  • Bezetmelder – FB05 | M-St-Sp1 (of 1A en 1B als u meer melders hebt in het blok)
    • FB05 staat voor Feedback nummer 5 (Bezetmelder 5)
    • Waarbij de letters FB staan voor de naam van dit tabblad, FeedBacks (bezetmelders)
    • De cijfers 05 staan voor de poort op de kaart
    • Daarna komt de verkorte naam die ik ook in iTrain gebruik.
    • (De lange naam staat alleen in iTrain en luidt Melder Station Spoor 1)
    • Zo is er altijd een link van de melder naar een poort vanuit de naam
    • En door de naam in iTrain gelijk te houden heeft u een duidelijke link in beide systemen naar elkaar toe

Beeldscherm Feedback ports (Bezetmelders). Dat ene veld dat Rood oplicht komt doordat daar een locomotief staat, met adres 93.

Hardware OneControl Tabblad Switchport – Wissel voorbeeld

Nu zijn we alleen nog bezig met de andere kaarten. De centrale is in principe klaar. U zult steeds dezelfde invulwijze zien. Ik begin met het aanmaken van een wissel.

Klik aan de linker kant op de poort waar u de wissel hebt aangesloten.

  • Wissel – SP14 | W-SS-Sp2A | Wissel SchaduwStation Spoor 2A | Afbuigend
    • SP14 staat voor Switchport (schakelaar) nummer 14
    • De letters SP staan voor de naam van dit tabblad, SwitchPorts (schakelaars). Dat had net zo goed SW kunnen heten
    • De cijfers 14 staan voor de gebruikte poort op de kaart
    • Daarna komt de verkorte naam die ik ook in iTrain gebruik
    • En als laatste de uitgebreide naam. Ook deze komt uit iTrain
    • En daarmee is de link tussen Wizard tool en iTrain weer gelegd

Buiten het Behaviour veld (toekomstige ontwikkeling) valt er niet veel meer te kiezen dan de Switch-off time

        • Output
        • High_Pulse
        • Low_Pulse
        • Tri_State
        • Low_Active

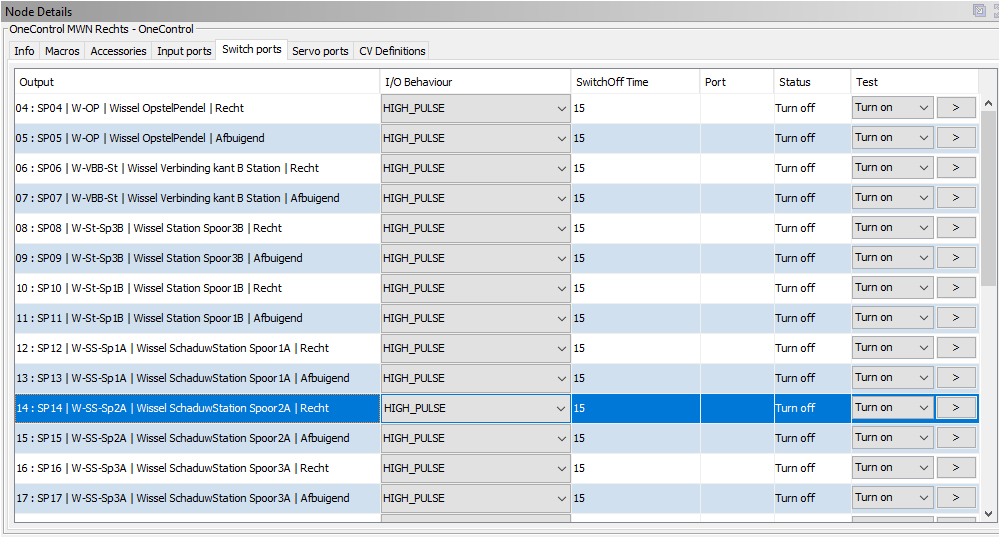

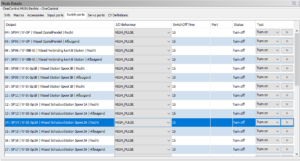

Beeldscherm Switch ports (vb wissels)

Hardware LightControl Tabblad Lightport – LED voorbeeld

Bij het instellen van LED’s zijn er meer keuzes te maken. Nu een uitgewerkt voorbeeld van een aangesloten LED op de Light port.

LP06 | Extern | Station | Seinhuis

    • LP06 staat voor LightPort met poort nummer 6
    • De letters LP staan voor de naam van dit tabblad, LightPort (Lichtpoorten)
    • De cijfers 06 staan voor de gebruikte poort op de kaart
    • Extern staat voor een eerste grove indeling wat ik aan het verlichten ben
    • In dit geval de buitenverlichting
      • (De code Intern gebruik ik voor de binnenverlichting)
      • Station staat voor een tweede indeling dat ik aan het verlichten ben
      • Ik heb begrippen zoals: Huis, Lantaarn, Station
    • Deze naamgeving maakt het makkelijker om straks macro’s te maken
    • Maar eerlijk is eerlijk. Het zal de hardware een zorg zijn hoe hij heet in de software
    • Maar een probleem analyseren maakt het makkelijker als je direct veel weet door alleen maar naar de naam te kijken

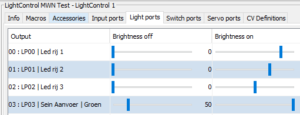

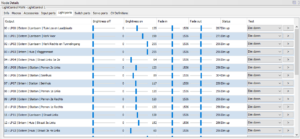

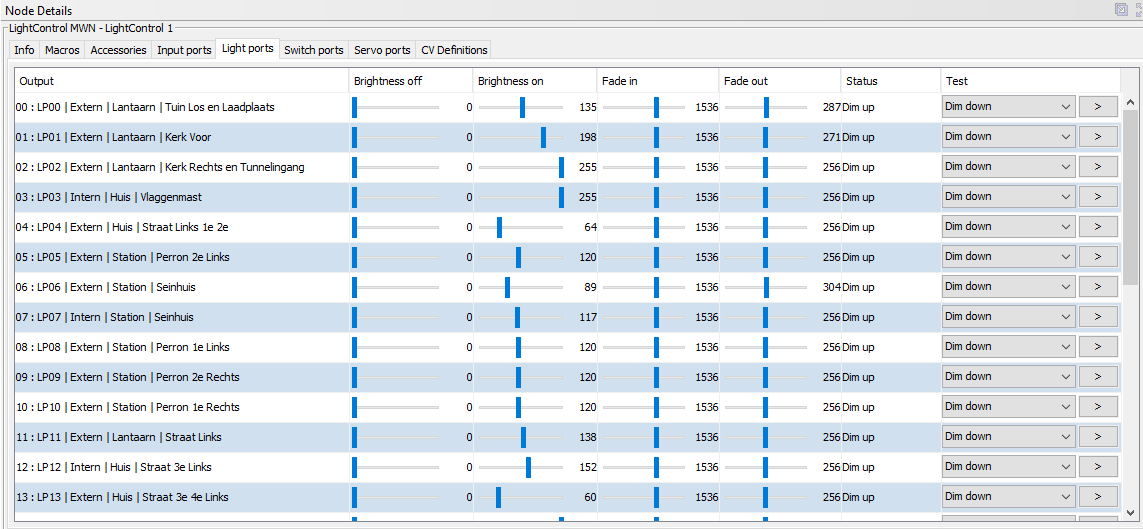

Beeldscherm Light Ports (vb LED’s)

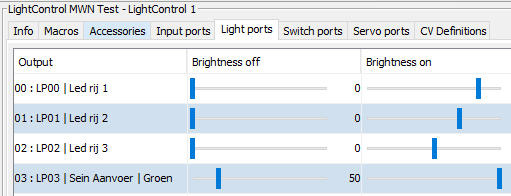

Hardware LightControl Tabblad Lightport – LED voorbeeld vervolg

Er zijn bij LED’s extra instelmogelijkheden te maken.
U kunt de Helderheid instellen met een schuifbalk voor de laagste en de hoogste stand van de verlichting
Daarnaast stelt u ook de Tijd in om bij die laagste en hoogste stand te komen
En geeft u op welke Actie er moet worden uitgevoerd (dimmen, flikkeren, aan-uit)

  • LED – LP06 | Extern | Station | Seinhuis
    • LP06 staat voor LightPort met nummer 6
    • Waarbij de letters staan voor de naam van dit tabblad, LightPort (Lichtpoorten). Het cijfer staat voor de poort op de kaart.
    • Extern staat voor een eerste grove indeling wat ik aan het verlichten ben, in dit geval de buitenverlichting. De code Intern gebruik ik voor de binnenverlichting.
    • Station staat voor een tweede onderdeel dat ik aan het verlichten ben. Ik heb begrippen zoals: Huis, Lantaarn, Station. Deze naamgeving maakt het makkelijker om straks macro’s te maken.

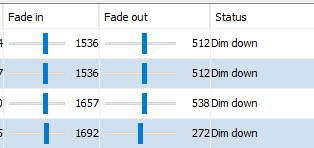

In te stellen tijd om naar de laagste en de hoogste stand te gaan met een schuifbalk.

En als laatste op die regel kunt u aangeven hoe het licht zich moet gedragen.

    • Turn Off = In een keer Aan
    • Turn On = In een keer uit
    • Dim Up = Gaat langzaam Aan
    • Dim Down  = Gaat langzaam Uit
    • Neon Flash  = Verder Effecten
    • Blink A en B
    • Flash A en B
    • Double Flash
    • Test Toggle

WIZARD TOOL – Tabblad MACRO’S

U heeft de mogelijkheid om 64 macro’s te definiëren.

  • In een macro laat u iets gebeuren
  • Dat kan zijn het omzetten van een wissel
  • Het verlichten van een hele straat lantaarnpalen
    • Bij dat laatste voorbeeld mogen al deze lantaarnpalen allemaal los zijn aangesloten
    • In de macro kunt u die lampen allemaal benoemen (kiezen uit een lijstje, vandaar die duidelijke naam)
  • Een poort kan worden toegewezen aan meerdere macro’s

Ook de macro geeft u weer een duidelijke naam. In de Accessoires ziet u die weer staan in de keuzelijst.

 Hoe gaat het aanmaken van een Macro in zijn werk?

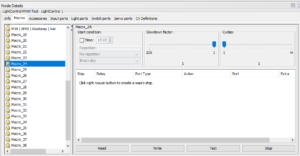

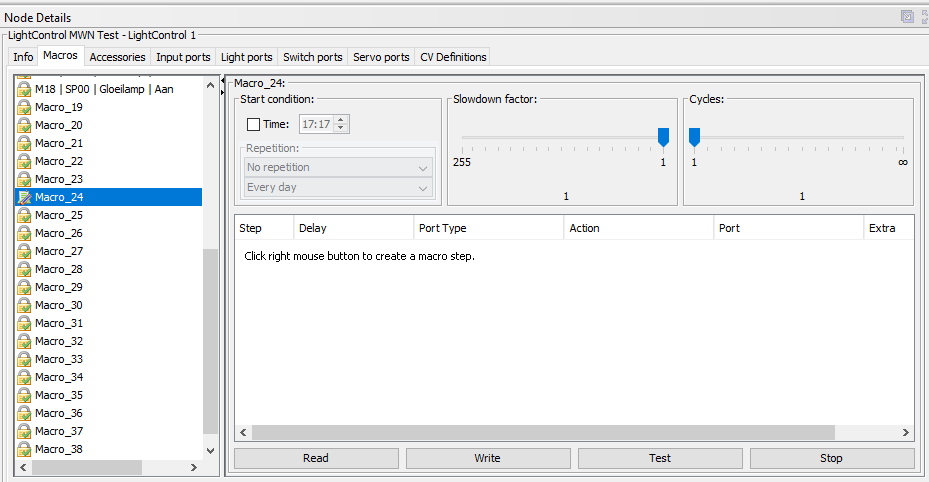

Kies het Linker tabblad Macros. Ik heb daar nu een macro geselecteerd.

Ik toon nu enkel de rechterkant van het scherm in verband met de  leesbaarheid.

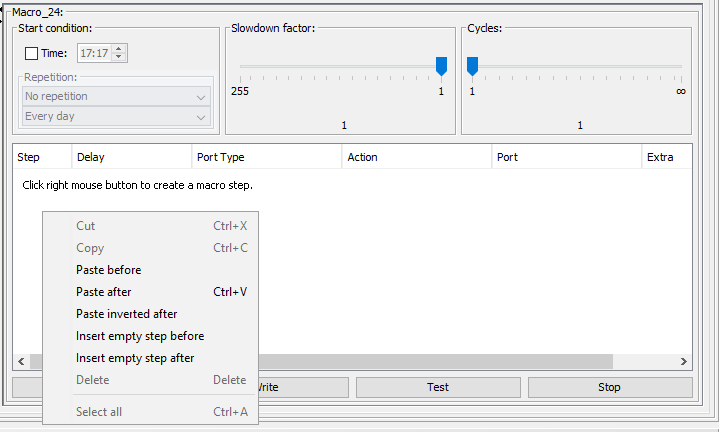

Door middel van de rechtermuis komt het Pop-Up scherm naar boven.
Kies “Insert empty step before (or after)” en Voeg een lege regel toe.

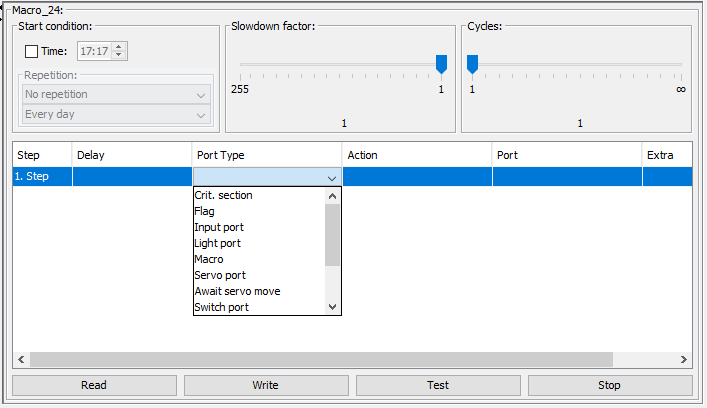

Geef aan welk type poort u wilt gebruiken. Een Light port of servo port of Switch port. Inmiddels weet u wat dat is.

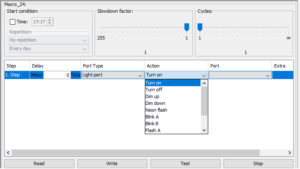

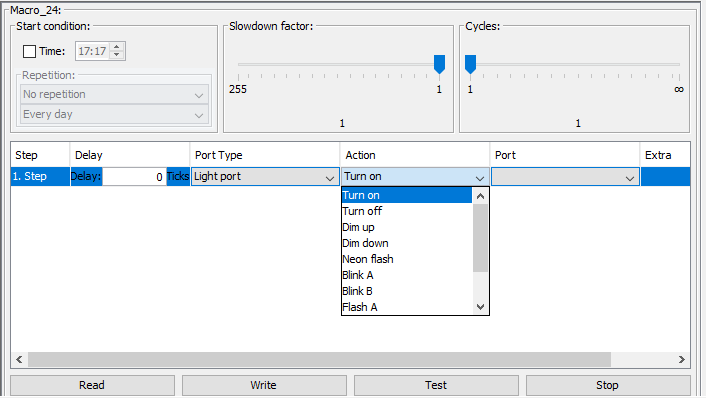

Kies uit de lijst welke Actie u wilt gaan uitvoeren.
Deze kent u ook al. Dim Up / Turn Off / Flash et cetera.

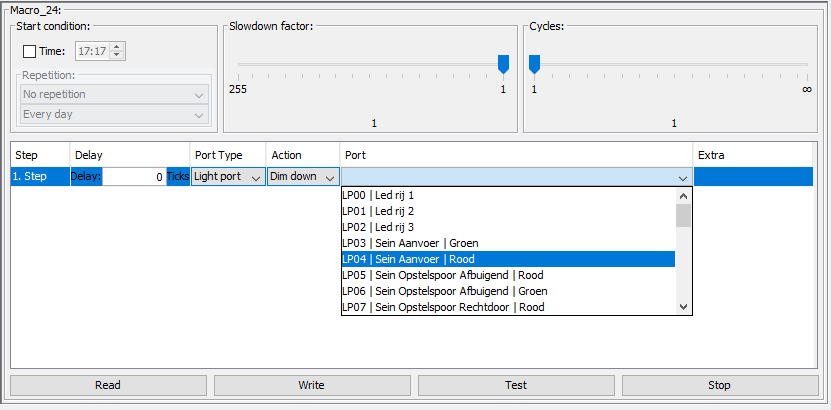

Geef aan welke poort (aansluitpunt op de kaart) u wilt gebruiken. Daar komt voor het eerst onze naam in beeld die u bij de hardware hebt gedefinieerd.

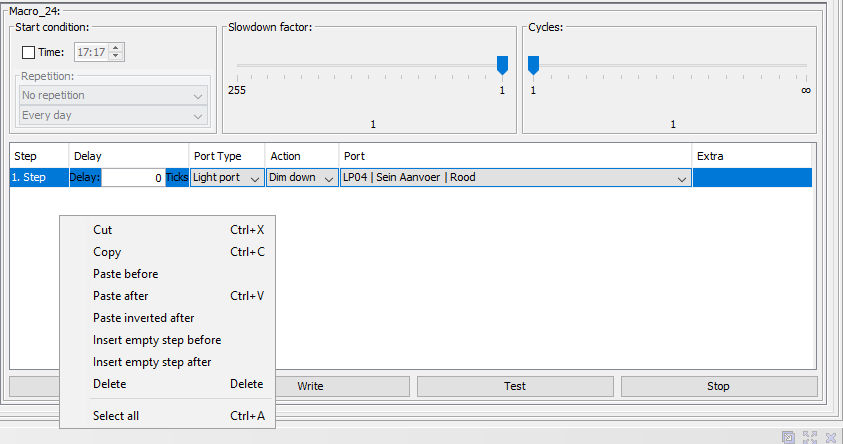

De eerste Macro is nu klaar. U kunt met de rechter muisknop nog een regel toevoegen (after). En dan het kunstje herhalen.

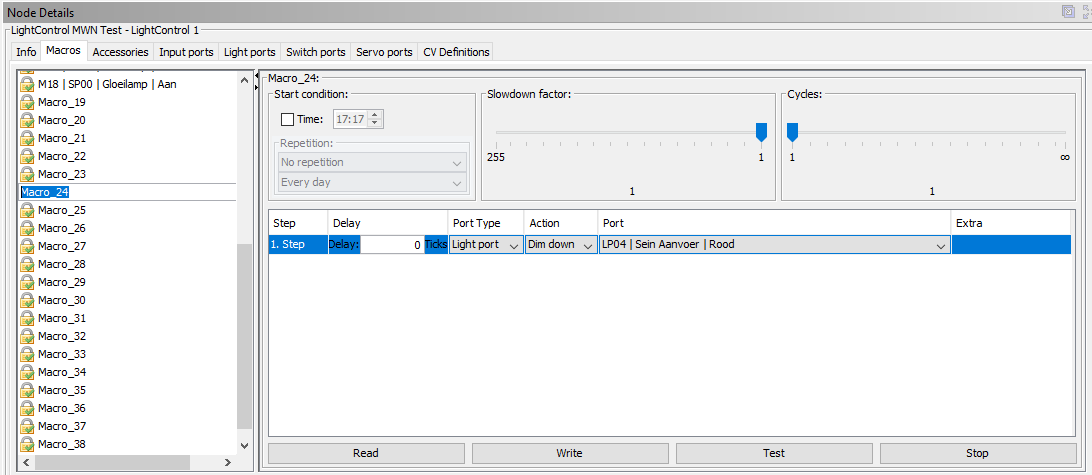

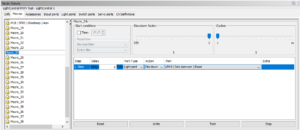

Nu alleen nog een naam geven aan de Macro. Dit doet u door dubbel te klikken op de regel aan de Linkerkant.

Macro OneControl – Wissel voorbeeld

  • M10 | SP14 | W-SS-Sp2A | Wissel SchaduwStation Spoor 2A | Afbuigend  (OneControl)
    • M staat voor de naam van het tabblad, Macro. Het cijfer 10 staat voor de elfde macro. Het tellen start bij 0.
    • Na de PipeLine staat het tabblad en poortnummer van het te schakelen object. Dit doet u alleen als er slechts één object (bv een wissel) wordt geschakeld.
      • Daarna een duidelijke naam van wat u wilt laten uitvoeren.
        • Als er meer objecten worden aangestuurd kiest u een naam die voor u aangeeft wat u wilt schakelen.
        • Als u een enkel object aanstuurt dan neemt u de korte en lange naam van dat object over.
      • En dan nog een stap: wat u doet. Afbuigend/Recht of Aan/Uit.

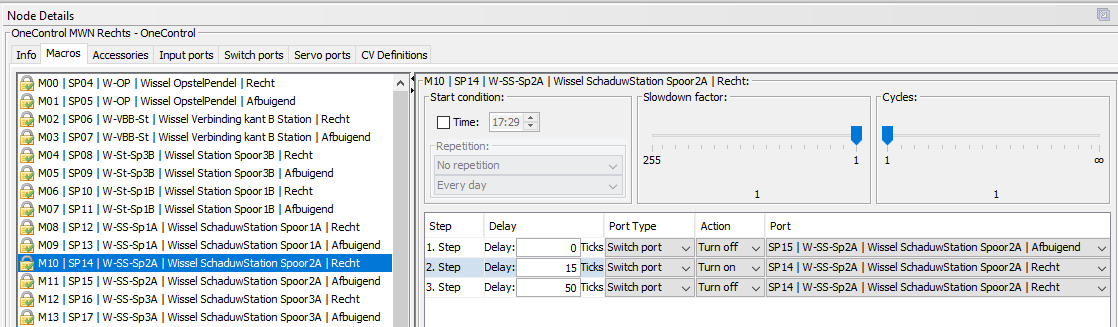

Beeldscherm Macro’s OneControl (Wissel)

Macro’s LightControl – Verlichting voorbeeld

  • M11 | LP05 | Extern | Perronlamp knippert | Aan (LightControl)
  • M06 | Intern | Huis Alle | Uit (LightControl)

Bij deze twee macro’s ziet u duidelijk dat de eerste macro meerdere poorten aanstuurt en de tweede macro precies één poort. Dat blijkt uit de naam.
De stelling is: Als iets precies te benoemen is, benoem het dan.
Hieronder de macro om de verlichting van huizen Aan te zetten.

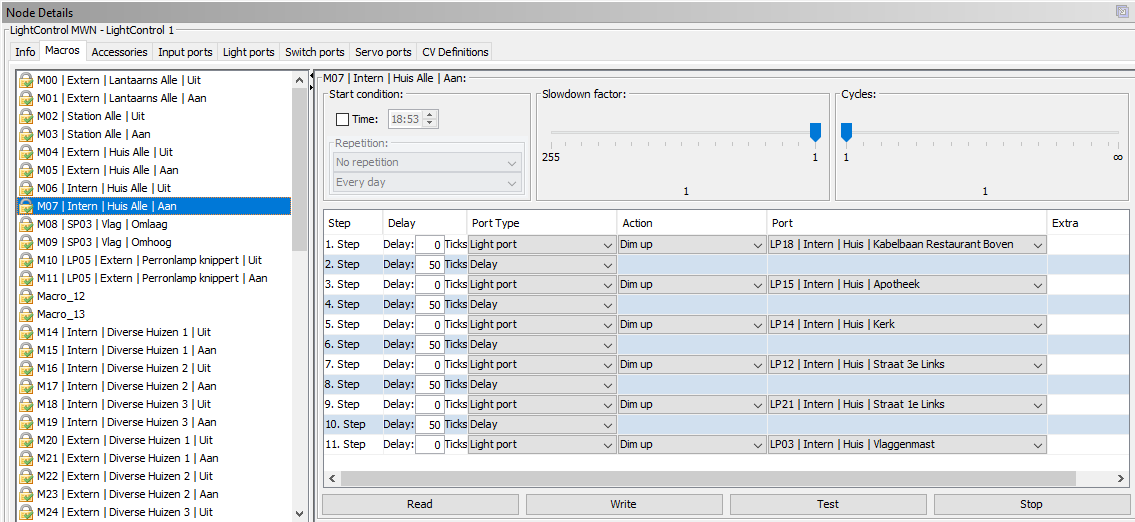

Beeldscherm LightControl (Verlichting)

WIZARD TOOL – Tabblad ACCESSORIES
Met dit tabblad verzorgt u de actie vanuit uw treinbesturingspakket. Een accessoire stuurt precies één macro aan. Een macro kan wel weer een andere macro starten.
Gebruik ook hier weer duidelijke namen, zodat u weet welke macro’s u hiermee aanstuurt. In iTrain ziet u deze naam helaas niet. Daar moet u het nummer vermelden van de Accessoires. U telt daarbij vanaf 0.

    • AiT01 | M02 | Extern | Station Alle
      • AiT staat voor Accessoires iTrain adresnummer 1, het adres dat iTrain gebruikt om te schakelen
      • Gevolgd door de macro die wordt gebruikt
        • Omdat er nu meerdere zaken worden aangestuurd vermeld ik geen Lightport of Switchport tabblad naam en adres. LP of SP had hier wel gekund
        • Dan weer de eerste grove indeling
        • En de tweede grove indeling
        • En als laatste de daadwerkelijke actie. in dit geval Alles

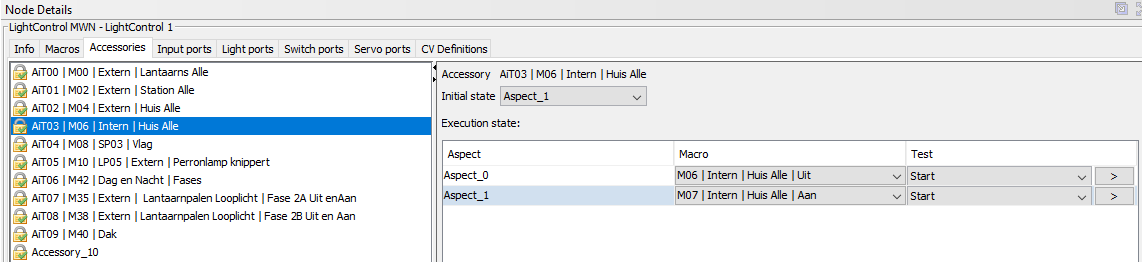

    • AiT03 | M06| Intern | Huis Alle
      • AiT staat voor Accessoires iTrain adresnummer 6,
      • Dit is direct het adres dat iTrain gebruikt om te schakelen
      • Gevolgd door de macro die wordt aangestuurd
      • Omdat er nu meerdere zaken worden aangestuurd vermeld ik geen Lightport of Switchport tabblad naam en adres. LP of SP had wel gekund
      • Dan weer de eerste grove indeling, Intern
      • En de tweede grove indeling, Huis
      • En als laatste de daadwerkelijke actie, Alles

Beeldscherm Accessories (in iTrain wordt alleen een koppeling naar deze Accessories gemaakt)



WIZARD TOOL – OpenDCC-BiDiB instellingen Overig

Er zijn in OpenDCC-BiDiB nog een heleboel instellingen te maken.
Een paar wil ik u hier niet onthouden.

De Watchdog is een feature waarbij de communicatie vanuit OpenDCC-BiDiB naar iTrain continue wordt afgevraagd. Zolang iTrain antwoord blijft geven is alles goed. Het moment dat iTrain geen antwoord meer geeft zal OpenDCC-BiDiB alle treinen (auto’s) stil zetten.

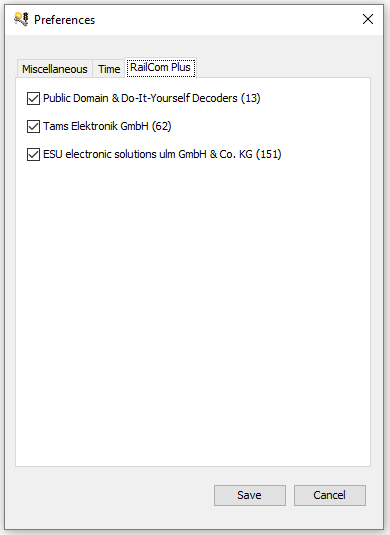

Dan nog een instelling waarbij kan worden aangegeven welke RailCom®Plus decoders moeten worden ondersteund. Dit zal waarschijnlijk te maken hebben met het feit dat er maar weinig fabrikanten zijn die zich aan de NMRA RailCom® standaard houden.

CONCLUSIE?

Ik hoop dat u heeft gezien voor het configureren van OpenDCC-BiDiB geen bijzondere vaardigheden benodigd zijn. Het is steeds weer het herhalen van zetten.

  • Nauwkeurig werken
  • Goed vastleggen welke hardware aan welke poort is gezet
  • Als u eerst de baan schematisch tekent in iTrain en daar namen geeft kunt u die later kopiëren naar OpenDCC-BiDiB
  • En elke naam is nog aan te passen



Meer onderwerpen die u kunt lezen.

OpenDCC-BiDiB en iTrain Startpagina
OpenDCC-BiDiB configureren met de Wizard tool
iTrain configureren voor OpenDCC-BiDiB
iTrain en Decoder informatie
Bedrading voorbeelden

Chat openen
